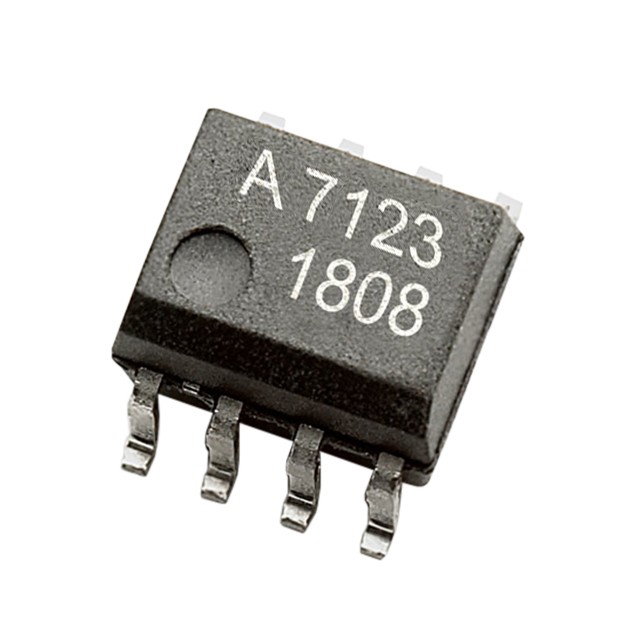

Broadcom® ACHS-7123 产品系列是完全集成的基于霍尔效应的隔离式线性电流传感器器件系列，设计用于工业、商业和通信系统中的交流或直流电流检测。每个 ACHS-7123-500E 器件都由一个精密、低偏移、线性霍尔电路组成，铜传导路径位于芯片表面附近。流经铜传导路径的外加电流会产生磁场，霍尔集成电路会将磁场转换为比例电压。由于磁信号非常接近霍尔传感器，因此器件的精度得到了优化

低偏移、斩波稳定的 CMOS 霍尔集成电路提供精确的比例电压，该集成电路在封装后经过编程以确保精度。当增大的电流流经初级铜传导路径（从引脚 1 和 2 到引脚 3 和 4）时，该器件的输出具有正斜率（>VOUT(Q)），该路径用于电流采样。

该导电路径的内阻典型值为 0.7 mΩ，功率损耗较低。导电路径的终端与信号引线（引脚 5 至 8）电气隔离。该器件采用符合全球安全监管标准的紧凑型表面贴装 SO-8 封装，具有上述性能。

产品属性

用于测量： AC/DC

传感器类型 ：霍尔效应

电流 - 检测 ：30A

输出： 比率，电压

灵敏度： 66mV/A

频率： 80kHz

线性度： ±0.11%

电压 - 供电：4.5V ~ 5.5V

响应时间： 4µs

电流 - 供电（最大值）： 15mA

工作温度： -40°C ~ 110°C（TA）

极化： 双向

安装类型 ：表面贴装型

封装/外壳： 8-SOIC（0.154"，3.90mm 宽）

供应商器件封装： 8-SO

基本产品编号： ACHS-7123

应用

低功耗逆变器电流检测

电机相位和轨道电流检测

太阳能逆变器

充电器和转换器

开关电源
