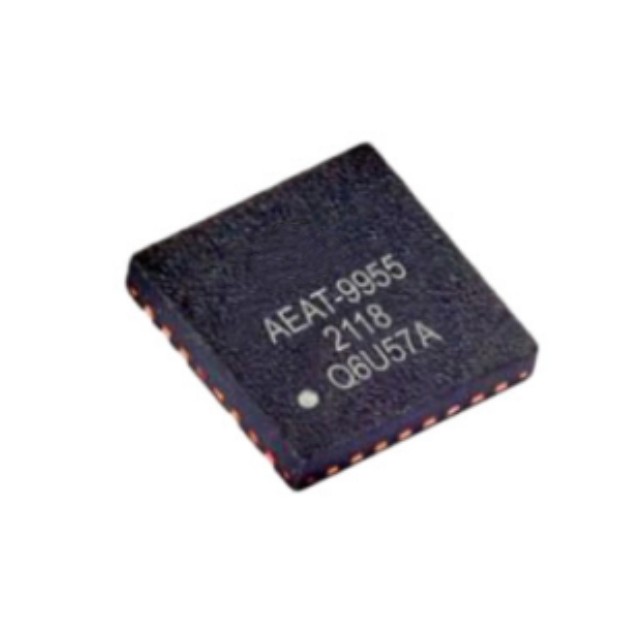

商品名称:AEAT-9955-102
数据手册:AEAT-9955-102.pdf
品牌:BROADCOM
年份:23+
封装:QFN-32
货期:全新原装
库存数量:1000 件
Broadcom AEAT-9955-102可编程角度磁性编码器是一款角度磁性旋转传感器,可360°旋转提供准确的角度测量。AEAT-9955在单个器件中集成了霍尔传感器元件和复杂的模拟与数字信号处理。一个简单的两极磁体通过垂直旋转产生必要的磁场。宽磁场传感器配置在应用中可实现轴上(轴端)或轴外(轴侧、轴向和径向)模式。
AEAT-9955-102是一套多功能解决方案,能支持各种具有强大架构的应用,用于测量和传输绝对和增量信号。绝对角度测量可立即指示磁体的角度位置,分辨率可从10至18位之间选择和编程。在选定后,就可通过标准SSI(奇偶校验)和SPI(带CRC和奇偶校验选项)通信协议对数字表示的位置数据进行评估。在需要时,用户还可以选择接收PWM编码输出信号中的绝对角度位置。ABI和UVW信号指示了增量位置,ABI的用户可配置分辨率范围宽,为1CPR至高达20,000CPR,UVW换相信号的极对为1至32极对(2-64极)。
Broadcom AEAT-9955-102可编程角度磁性编码器采用紧凑型5mm x 5mm四方扁平无引线 (QFN) 封装,工作温度范围为-40°C至+125°。
特性
工作电压:5.0V和3.3V
睡眠模式下电流消耗:300μA
可编程10位至18位绝对分辨率
增量位置指示在ABI和UVW信号上,具有用户可配置CPR(从0CPR至20000CPR)
1pp至32PP换向角度输出UVW
绝对输出通过2线SSI、3线SSI、4线SPI和PWM
用于ABI、UVW和串行接口的专用输出引脚
专用归零和出错引脚
EEPROM架构实现多次用户配置
可选56位内存锁定功能
自动积分非线性角度校正实现高准确度
设计符合ISO26262 ASIL-D和SIL3标准,用第二块芯片实现冗余
一转多重索引
用于多从网路的高阻抗输出
工作温度范围:-40°C至+125°C
5mm x 5mm QFN-32封装
符合RoHS指令
应用
无刷直流电机和步进电机
替代旋转变压器和电位器
工业自动化和机器人技术
工业缝纫机和纺织品设备
光检测和测距 (LiDAR)
