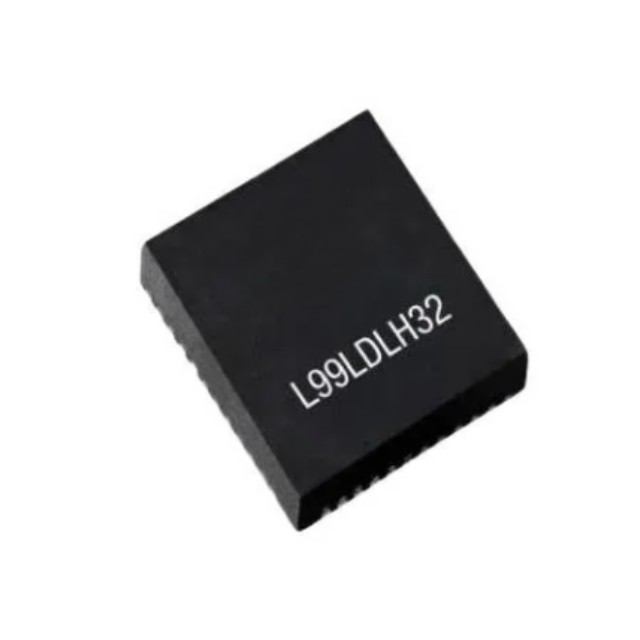

L99LDLH32TR是专为汽车外部O/LED后侧照明应用设计的单片32通道线性电流调节器。由于输出通道的高侧配置，适合驱动具有共阴极的OLED面板。它保证提供高达35 V的输出驱动能力 - 覆盖广泛的OLED正向电压 - 并具有32个调节电流源，能够提供1 mA-15 mA可单独编程的电流，以独立驱动OLED面板的每个像素。作为同系列（L99LDLL16）的另一款器件， 集成了可靠的纯汽车CAN FD Light兼容通信接口，可实现高速率数据传输（高达1mbit /s），并对长帧使用CAN FD结构。除了CAN FD Light兼容的物理层，该器件还集成了协议处理程序，因此无需附加外部器件即可与Commander ECU进行通信。L99LDLH32TR可以使用CAN FD Light兼容接口在总线模式下运行，也可以使用内部有限次可编程（FTP）存储器寄存器在独立/故障安全模式下运行。

特点

AEC-Q100认证

常规

CAN in Automation（CiA）可提供CAN FD Light兼容串行接口、协议处理程序、草案规范提议（DSP）

集成有高精度振荡器，无需外部石英

QFN48L 7x7带裸焊盘

超时看门狗带"跛行回家"功能

低待机电流

独立/故障安全和总线模式运行

直接驱动（1个直接输入），用于支持ASIL要求的1个功能组

通过嵌入式非易失和易失存储器提供广泛的可配置性

工作电源电压范围：5.5 V – 40 V

线性调节器段

工作温度范围：- 40°C – 150°C

32个恒电流输出通道，高侧配置

输出电流：1 mA-15 mA，可并行输出

输出电压高达35 V

将电压反馈到外部预调节器，以优化调节电压，从而有效降低总体功耗

通过8位DAC根据通道进行电流设置

模拟调光、8位PWM通道单独指数亮度控制和8位全局PWM调光

可编程PWM频率

接通/关闭时间缓慢，逐步输出延迟和噪声处理时钟，以优化EMC性能

保护和诊断

集成8位ADC，提供全面且灵活的诊断

1条专门线路用于故障总线

温度警告（1个阈值）

过热关断

短路和开路负载检测和保护

通过外部NTC测量和器件结温（TJ）实现自动LED电流降额

应用

汽车 OLED 后部照明

汽车环境照明
