MAX14870ETC电机驱动器为驱动和控制有刷直流电机和继电器提供小尺寸、低功耗及简便的方案，电压在4.5V至36V之间。很低的驱动导通电阻，降低功耗。

驱动器采用无电荷泵设计，以减少外部元件以及降低电源电流。集成快速衰减电流调节，让用户可以调节启动电机的峰值电流，并让外部所需的元器件数量减到最少。

独立的输入电压检测(SNS)降低了走线的寄生电阻所引起的电流检测误差。MAX14870有直通保护和内部续流二极管，可吸收电机感应电流。驱动器输出具有短路保护，防止对地短路、电源短路以及M1至M2短路。出现过热或过流故障期间FAULT输出低电平信号。

MAX14870具有PWM以及方向控制输入，用于方向控制。

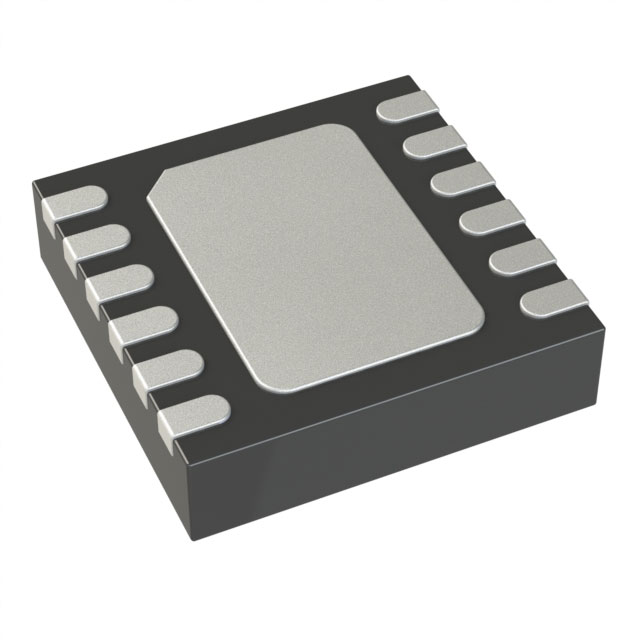

MAX14870ETC采用12引脚(3mm x 3mm) TDFN-EP封装，工作在-40°C至+85°C温度范围。

特点

小型封装处理高功率并减小外形尺寸

高达2.5A峰值电机电流

节省空间的TDFN-EP (3mm x 3mm)封装

灵活的4.5V–36V电源支持较长的电池寿命

低功耗，工作温度较低、时间较长

280mmΩ (典型值)电桥总导通电阻

1mA (典型值)电源电流，30kHz/24V时

10µA (最大)待机电流，12V时

简化设计，缩短上市时间

无电荷泵架构

电流调节只需一个检测电阻

电流检测输入简化PCB布局

集成保护提供可靠的驱动方案

短路保护驱动器

热关断欠压锁定

低电平有效FAULT诊断输出

-40°C至+85°C温度范围

应用

打印机与扫描仪

继电器驱动器

自动售货机和游戏机
