INA301-Q1 由高共模电流感测放大器和高速比较器组 成，通过测量电流感测或分流电阻两侧的电压并将该电 压与定义的阈值限值相比较来提供过流保护。此器件具 有一个可调限制阈值范围，此范围由单个外部限值设定 电阻器设置。该分流监控器能够在 0V 至 36V 的共模 电压范围内测量差分电压信号，与电源电压无关。

开漏报警输出可配置为透明模式（输出状态与输入状态 保持一致）或锁存模式（复位锁存时清除报警输出）。 器件报警响应时间不到 1 µs，能够快速检测过流事 件。

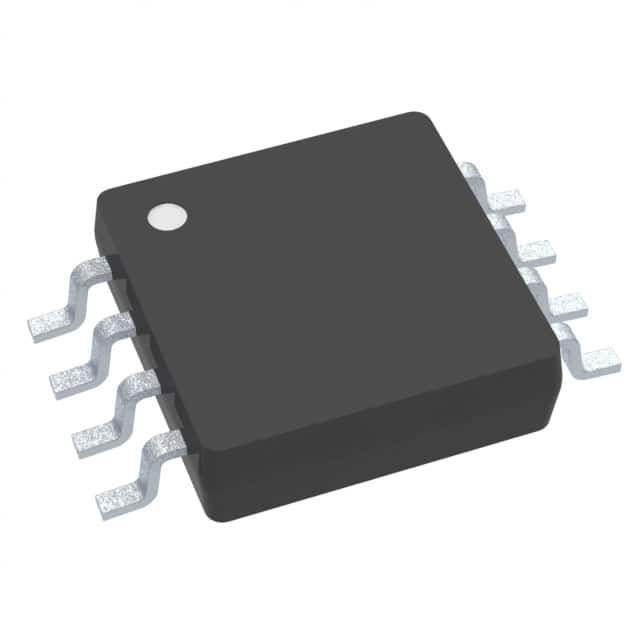

这款器件由 2.7V-5.5V 单电源供电运行，汲取的最大电 源电流为 700 µA。该器件在 -40°C 至 +125°C 的扩展 级温度范围下额定运行，并且采用 8 引脚 VSSOP 封 装。

特性

• 符合汽车应用要求

• 具有符合 AEC-Q100 标准的下列特性：

– 器件温度等级 1：–40°C 至 +125°C 的工作环境温度范围

– 器件 HBM ESD 分类等级 2

– 器件 CDM ESD 分类等级 C6

• 提供功能安全

– 有助于进行功能安全系统设计的文档

• 宽共模输入范围：0V 至 36V

• 双输出：放大器和比较器输出

• 高精度放大器：

– 失调电压：35 µV（最大值）

– 失调电压漂移：0.5 µV/°C（最大值）

– 增益误差：0.1%（最大值）

– 增益误差漂移：10 ppm/°C

• 可用放大器增益：

– INA301A1-Q1：20 V/V

– INA301A2-Q1：50 V/V

– INA301A3-Q1：100 V/V

• 可编程警报阈值，通过单个电阻器设置

• 总警报响应时间：1 µs

• 透明模式和锁存模式下的开漏输出

• 封装：VSSOP-8

应用

• 电磁阀控制

• 低侧电机监控

• 电子动力转向

• 电动座椅

• 电动车窗

• 车身控制模块

• 电子控制单元

• 过流保护

• 电子保险丝
