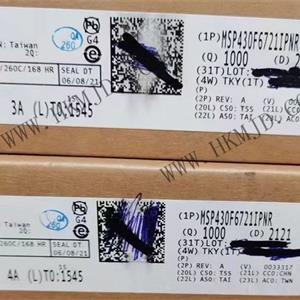

商品名称:MSP430F6721IPNR
数据手册:MSP430F6721IPNR.pdf
品牌:TI
年份:23+
封装:QFP80
货期:全新原装
库存数量:2000 件
MSP430F6721IPNR 具有多达 3 个高性能 24 位 Σ-Δ ADC,1 个 10 位 ADC、4 个增强型通用 串行通信接口(3 个 eUSCI_A 模块和 1 个 eUSCI_B 模块)、4 个 16 位计时器、1 个硬件乘法器、1 个 DMA 模块、1 个具有报警功能的 RTC 模块、1 个具有集成对比度控制功能的 LCD 驱动器以及 1 个辅助电 源系统;100 引脚器件的 I/O 引脚多达 72 个,而 80 引脚器件的 I/O 引脚多达 52 个。
特性
• 低电源电压范围:3.6V 到低至 1.8V
• 超低功耗
– 激活模式 (AM):所有系统时钟激活在 8MHz、3.0V 且闪存程序执行时为265µA/MHz(典型值)在 8MHz、3.0V 且 RAM 程序执行时为140µA/MHz(典型值)
– 待机模式 (LPM3):实时时钟(采用晶振)、看门狗和电源监控器工作,完全 RAM 保持,快速唤醒:3.0V 时为 1.7µA,3.0V 时为 2.5µA(典型值)
– 关闭模式 (LPM4):完全 RAM 保持,电源监控器可用,快速唤醒:3.0V 时为 1.6µA(典型值)
– 关断 RTC 模式 (LPM3.5):关断模式,带有晶振的有源实时时钟 (RTC):3.0V 时为 1.24µA(典型值)
– 关断模式 (LPM4.5):3.0V 时为 0.78µA(典型值)
• 在 3µs(典型值)内从待机模式唤醒
• 16 位精简指令集 (RISC) 架构、扩展内存、高达25MHz 系统时钟
• 灵活的电源管理系统
– 可设定经稳压内核电源电压的完全集成低压降稳压器 (LDO)
– 电源电压监视、监控、和临时限电
– 由多达 2 个辅助电源供电的系统运行
• 单一时钟系统
– 针对频率稳定的锁相环 (FLL) 控制环路
– 低功耗低频内部时钟源 (VLO)
– 低频修整内部基准源 (REFO)
– 32kHz 晶体 (XT1)
• 一个具有 3 个捕捉/比较寄存器的 16 位定时器
• 3 个 16 位定时器,每个定时器具有 2 个捕捉/比较寄存器
• 增强型通用串行通信接口
– eUSCI_A0、eUSCI_A1 和 eUSCI_A2
– 增强型通用异步收发器 (UART) 支持自动波特率检测
– IrDA 编码和解码
– 同步串行外设接口 (SPI)
– eUSCI_B0
– 支持多个从器件寻址的 I2C
– 同步串行外设接口 (SPI)
• 具有晶振偏移校准和温度补偿功能的受密码保护的RTC
• 用于备用子系统的独立电压电源
– 32kHz 低频振荡器 (XT1)
– 实时时钟
– 备用存储器(4 × 16 位)
• 三个具有差分可编程增益放大器 (PGA) 输入的 24位 Σ-Δ 模数转换器 (ADC)
• 具有 8 路复用模式下高达 320 段对比度控制 的集成LCD 驱动器
• 硬件乘法器支持 32 位运算
• 10位 200ksps ADC
– 内部基准
– 采样和保持、自动扫描特性
– 多达 6 个外部通道和 2 个内部通道,包括温度传感器
• 3 通道内部 DMA
• 串行板上编程,无需外部编程电压
• 单相电子电表开发工具(另请参阅 工具与软件)
– EVM430-F6736 - 用于计量的 MSP430F6736EVM
– 适用于 MSP430™ MCU 的电能测量设计中心
• 器件比较 汇总了可用的产品系列成员
• 采用 100 引脚和 80 引脚 LQFP 封装
应用
• 两线制单相计量
• 三线制单相计量
• 防篡改仪表
