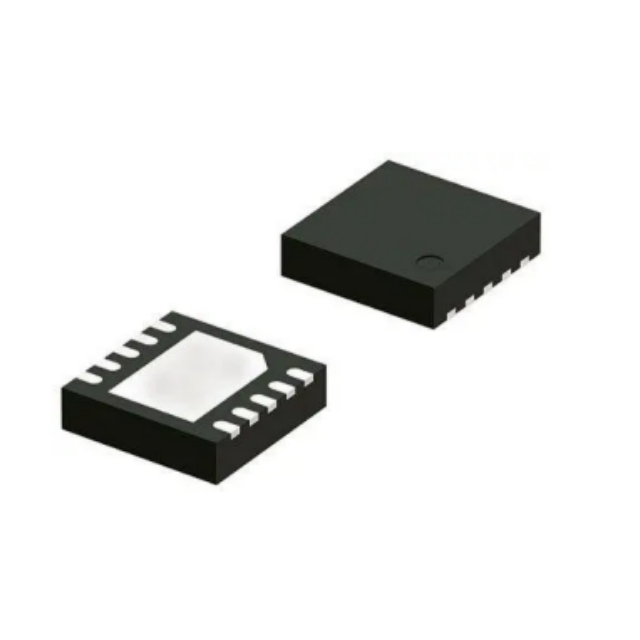

WLAN7001CZ 是一款完全集成的射频前端 MMIC，适用于 802.11a/n/ac WLAN，信道带宽高达 80 MHz。它包括一个低噪声放大器、一个TDD 操作所需的单刀双掷开关。还包括一个发射功率放大器和一个集成功率检测器，覆盖整个 ISM波段。集成了谐波和共存滤波器，具有用于高功率信号处理的 RX 旁路模式和用于优化功率效率的低功率 TX 模式。采用 HX2SON10 封装，基底面为 1.7 mm × 2.0 mm，厚度为 300 μm。

功能和优点

● 全 ISM 高频段 5150 MHz 至 5850 MHz

● 完全集成的射频前端

● 带旁路模式的低噪声放大器 (LNA)

● 单刀双掷开关 (SPDT)

● 具有高线性度和低功耗模式的功率放大器 (PA)

● 用于闭环控制的集成功率检测器

● 输入和输出集成 50 Ω 匹配；无直流输入/输出端口

● 集成谐波和共存滤波器

● 电源电压 3.0 V 至 4.75 V

● RX 模式下电源电流低至 8 mA，性能优化

● 低 RX 噪声系数 = 2.35 dB

● 效率高：在 +17 dBm、MCS9 的 TX 模式下，电源电流为 185 mA

● 1.25 % DEVM 时 +15 dBm 的 TX 输出功率（MCS9/VHT80）

● 2.0 % DEVM 时 +17.5 dBm 的 TX 输出功率（MCS7/HT40）

● 所有引脚均具有 ESD 保护（HBM > 2 kV）

● 小型 10 引脚无引线封装 1.7 mm × 2.0 mm × 0.3 mm；0.35 mm 间距

应用

● IEEE 802.11a/n/ac WiFi、WLAN

● 智能手机、平板电脑、上网本和其他便携式计算设备

● 接入点、路由器、网关

● 无线视频

● 通用 ISM 应用
