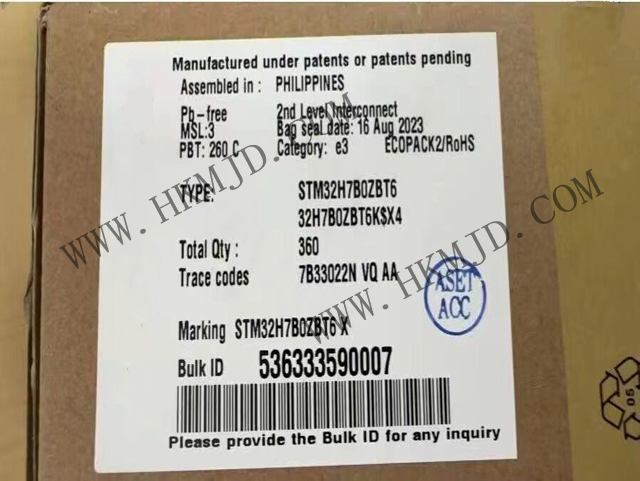

深圳市明佳达电子有限公司原装现货供应 STM32H7B0ZBT6 单片机基于高性能Arm® Cortex®-M7 32位RISC内核，工作频率高达400MHz。

Cortex-M7内核具有浮点单元 (FPU) 精度，支持Arm双精度（符合IEEE 754标准）和单精度数据处理指令与数据类型。STM32H7 MCU支持全套DSP指令和存储器保护单元 (MPU)，可增强应用的安全性。

该MCU采用高速嵌入式存储器，具有高达2MB的双区闪存、1 MB的RAM（包括192 KB的TCM RAM、864KB的用户SRAM以及4KB的备份SRAM）。另外，该器件还具有各种连接到APB总线、AHB总线、2x32位多AHB总线矩阵的增强型I/O和外设，以及支持内部和外部存储器访问的多层AXI互连。

产品功能

包括 ST 最新专利技术

内核

32 位 Arm® Cortex®-M7 内核，具有双精度 FPU 和 L1 高速缓存： 16 Kbytes 数据缓存和 16 Kbytes 指令缓存，允许从 128 位嵌入式闪存单次访问一条缓存线；频率高达 280 MHz，MPU，599 DMIPS/ 2.14 DMIPS/MHz（Dhrystone 2.1），以及 DSP 指令

存储器

128 Kbyte 闪存加 1 Kbyte OTP

~1.4 Mbytes RAM：192 Kbytes TCM RAM（包括用于关键时间例程的 64 Kbytes ITCM RAM + 128 Kbytes DTCM RAM）、1.18 Mbytes 用户 SRAM 和 4 Kbytes 备份域 SRAM

2 个 Octo-SPI 存储器接口，具有即时解密、I/O 多路复用功能，支持串行 PSRAM/NOR、超级 RAM/闪存帧格式，在 SRD 模式下运行频率高达 140 MHz，在 DTR 模式下运行频率高达 110 MHz。

灵活的外部存储器控制器，数据总线高达 32 位：

SRAM、PSRAM、NOR 闪存，同步模式下时钟频率高达 125 MHz

SDRAM/LPSDR SDRAM、

8/16 位 NAND 闪存

CRC 计算单元

安保

ROP、PC-ROP、主动篡改、安全固件升级支持、安全访问模式

通用输入/输出

多达 138 个具有中断功能的 I/O 端口

快速 I/O 频率高达 133 MHz

多达 164 个 5 V 容差 I/O

低功耗

停止：在保留全部 RAM 的情况下，低至 32 µA

待机：2.8 µA（后备 SRAM 关、RTC/LSE 开、PDR 关）

VBAT：RTC 和 LSE 开启时 0.8 µA

时钟管理

内部振荡器 64 MHz HSI、48 MHz RC、4 MHz CSI、32 kHz LSI

外部振荡器 4-50 MHz HSE、32.768 kHz LSE

3× PLL（1 个用于系统时钟，2 个用于内核时钟），带分数模式

复位和电源管理

2 个独立的电源域，可独立进行时钟门控，以最大限度地提高能效：

CPU 域 (CD) 用于 Arm® Cortex® 内核及其外设，可在保持模式下独立切换

用于复位和时钟控制、电源管理和某些外设的 mart 运行域 (SRD)

1.62 至 3.6 V 应用电源和 I/O

POR、PDR、PVD 和 BOR

嵌入 3.3 V 内部稳压器的专用 USB 电源，为内部 PHY 供电

专用 MMC 电源

高能效 SMPS 降压转换器稳压器，直接为 VCORE 或外部电路供电

嵌入式稳压器（LDO），具有可配置的可扩展输出，为数字电路供电

运行和停止模式下的电压缩放

备用稳压器（~0.9 V）

低功耗模式： 睡眠、停止和待机

具有充电功能的 VBAT 电池工作模式

CPU 和域电源状态监控引脚

互连矩阵

5 个 DMA 控制器，用于卸载 CPU

1× 高速通用主直接存储器访问控制器 (MDMA)

2× 带有 FIFO 和请求路由器功能的双端口 DMA

1× 带有请求路由器功能的基本 DMA

1x 专用于 DFSDM 的基本 DMA

多达 35 个通信外设

4× I2C FM+ 接口（SMBus/PMBus）

5×USART/5x UART（ISO7816 接口、LIN、IrDA、调制解调器控制）和 1×LPUART

6 个 SPI，包括 4 个通过内部音频 PLL 或外部时钟实现的具有复用全双工 I2S 音频级精度的 SPI，以及 1 个 LP 域 SPI/I2S（高达 125 MHz）

2 个 SAI（串行音频接口）

SPDIFRX 接口

SWPMI 单线协议主输入/输出接口

MDIO 从接口

2× SD/SDIO/MMC 接口（最高 133 MHz）

2× CAN 控制器：2 个带 CAN FD，1 个带时间触发 CAN (TT-CAN)

1× USB OTG 接口（1HS/FS）

HDMI-CEC

高达 80 MHz 的 8 至 14 位摄像头接口

8/16 位并行同步数据输入/输出从接口 (PSSI)

11 个模拟外设

2× 最大分辨率为 16 位的 ADC（最多 24 个通道，最高 3.6 MSPS）

1× 模拟和 1× 数字温度传感器

1× 12 位单通道 DAC（SRD 域）+ 1× 12 位双通道 DAC

2× 超低功耗比较器

2× 运算放大器（8 MHz 带宽）

2× 用于Σ-Δ调制器（DFSDM）的数字滤波器，1 个具有 8 个通道/8 个滤波器，1 个在 SRD 域具有 2 个通道/1 个滤波器

图形

LCD-TFT 控制器，最高 XGA 分辨率

Chrom-ART 图形硬件加速器（DMA2D），可减少 CPU 负载

硬件 JPEG 编解码器

Chrom-GRC™ (GFXMMU)

多达 19 个定时器和 2 个看门狗

2× 32 位定时器，带多达 4 个 IC/OC/PWM 或脉冲计数器和正交（增量）编码器输入（高达 280 MHz）

2× 16 位高级电机控制定时器（最高 280 MHz）

10× 16 位通用定时器（最高 280 MHz）

3× 16 位低功耗定时器（最高 280 MHz）

2× 看门狗（独立和窗口）

1× SysTick 定时器

具有亚秒级精度和硬件日历的 RTC

加密加速

AES 链模式： 128、192 或 256 的 ECB、CBC、CTR、GCM、CCM

散列（MD5、SHA-1、SHA-2）、HMAC

2x OTFDEC AES-128，CTR 模式，用于 Octo-SPI 内存加密/解密

1x 32 位，符合 NIST SP 800-90B 标准，真正的随机发生器

调试模式

SWD 和 JTAG 接口

4 Kbytes 嵌入式跟踪缓冲器

96 位唯一 ID
